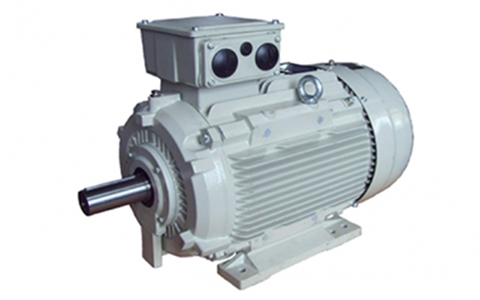

DATOS TÉCNICOS de los motores de alta eficiencia TECO GB2:

●Tipo de motor: Motores de inducción de jaula de ardilla (SCIM).

●Estándares de diseño: IEC, GB

●Voltajes: 380 V

●Frecuencia: 50 Hz.

●Rango de salida: 0,75 kW ~ 315 kW

●RPM (sin.): 3000 ~ 1000 RPM (2 ~ 6 polos).

●Tiempo de servicio: continuo. S1, S.F.: 1,0.

●Números de bastidor: 80 M ~ 355 L.

●Carcasa de protección: totalmente cerrada (IP 55).

●Método de enfriamiento: ventilador externo propio, enfriamiento de superficie (IC 411).

●Montaje:

AEEV4N: montaje horizontal con patas B3 (IM 1001).

AEUV4N: montaje horizontal con brida B5 (IM 3001)

AEEV4N: montaje horizontal con patas y brida B35 (IM 2001).

AEUV4N: montaje vertical con brida, eje hacia abajo V1 (IM 3011)

Aplicación de los motores de alta eficiencia TECO GB2:

●Condiciones ambientales:

Lugar: sombra, no peligroso. Temperatura ambiente: -15 ~ 40 ºC

Humedad relativa: menos del 90 % de HR (sin condensación)

Altitud: menos de 1000 metros.

● Condiciones de la fuente de alimentación: Voltaje: 土10 %, Frecuencia: +5 % y 10 % máx. de voltaje y frecuencia combinados. Pero la variación de frecuencia no supera el 5 %.

● Método de arranque: Arranque directo a voltaje completo en línea o arranque Y-A.

● Método de transmisión: Servicio por correa. Sin embargo, el servicio de acoplamiento es el más adecuado para 2 polos de 45 kW y más, 4, 6 polos F# 280 y más.

● Dirección de rotación: CW según la definición IEC, adecuado para operación bidireccional.
