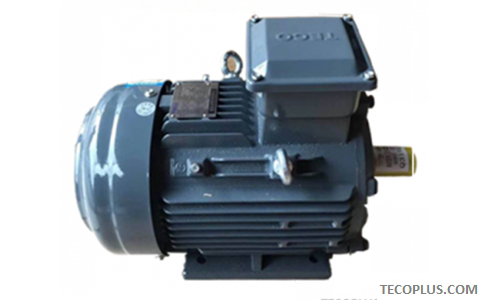

DATOS TÉCNICOS de los motores de bajo consumo energético TECO IE3:

●Tipo de motor: Motores de inducción de jaula de ardilla (SCIM).

●Estándares de diseño: IEC/GB

●Voltajes: 380 V

●Frecuencia: 50 Hz

●Rango de salida: 0,55 kW ~ 400 kW.

●Rpm (sin.): 3000 ~ 750 rpm (2 ~ 8 polos)

●Tiempo de servicio: continuo. S1, S.F.: 1,0.

●Número de bastidores: 80 M ~ 355 C.

●Carcasa de protección: totalmente cerrada (IP 55).

●Método de enfriamiento: ventilador externo propio, enfriamiento superficial (IC 411).

●Montaje:

AEEV3N: Montaje horizontal con patas B3 (IM 1001)

AEUV3N: Montaje horizontal con brida B5 (IM 3001)

AEEV3N: Montaje horizontal con patas y brida B35 (IM 2001)

AEUV3N: Montaje vertical con brida, eje hacia abajo V1 (IM 3011)

Aplicación de los motores de bajo consumo energético TECO IE3:

●Condiciones ambientales:

Lugar: sombra, no peligroso.

Temperatura ambiente: -15 ~40 ℃

Humedad: menos del 90 % de humedad relativa (sin condensación)

Altitud: menos de 1000 metros.

●Fuente de alimentación Condiciones: Voltaje: +10 %, Frecuencia: 5 % y 10 % máx. de voltaje y frecuencia combinados. Pero la variación de frecuencia no supera el 5 %.

● Método de arranque: Arranque directo a voltaje completo en línea o arranque Y-A.

● Método de accionamiento: Servicio por correa, sin embargo, 2 polos de 45 kW y más, 4, 6, 8 polos F# 280 y más, solo servicio de acoplamiento directo.

● Dirección de rotación: CW según la definición IEC, adecuado para operación bidireccional
